-
- 1.1 Ашылу тарихы
- 1.2 Вольфрам мен молибденнің физикалық және химиялық қасиеттері, қолдану саласы
- 1.3 Вольфрамның өндірістік шикізаттары
- 1.4 Вольфрам концентраттарын өңдеу. Вольфрам үшоксидінің өндірісі
- 1.5 Молибденнің өндірістік шикізаттары
- 1.6 Молибден концентраттарын өңдеу. Молибден үшоксидінің өндірісі
- 1.7 Металдық вольфрам мен молибден ұнтақтарын өндіру
- 1.8 Ұнтақты металлургия әдісімен тұтас металдық вольфрам және молибден алу
- 1.9 Молибден мен вольфрамды балқыту
- 1.10 Вольфрам мен молибденді қысыммен өңдеу
-
- 4.1 Жалпы мәліметтер
- 4.2 Титан, цирконий және гафнийдің қолдану салалары
- 4.3 Титанның химиялық қосылыстарының өндірісі
- 4.4 Титан диоксиді өндірісі
- 4.5 Цирконий мен гафнийдің химиялық қосылыстарын өндіру
- 4.6 Кеуекті және ұнтақ тәрізді титан, цирконий және гафний өндірісі
- 4.7 Тұтас металдық титан және цирконий өндірісі
-
- 5.1 Ашылу тарихы
- 5.2 Ренийдің қасиеттері
- 5.3 Ренийдің шикізат көздері
- 5.3.1 Ренийдің дәстүрлі емес шикізаттары
- 5.4 Сульфидті молибденит концентраттарын өңдеуде ренийдің таралуы
- 5.5 Сульфидті мыс концентраттарын өңдеуде ренийдің таралуы
- 5.6 Ренийді қайтармалы шикізаттар мен техногенді өнімдерден бөліп алу
- 5.6.1 Ренийді техногенді өнімдерден бөліп алу әдістері
- 5.6.2 Ренийді қолданыстан шыққан немесе жарамсыз катализаторлардан бөліп алу әдістері
- 5.6.3 Ренийді ренийқұрамды қорытпалардан бөліп алу
- 5.7 Ренийді ерітінділерден бөліп алу технологиясы және аммоний перренатын алу
- 5.8 Ұнтақты және тұтас металдық рений өндірісі
Мазмұны
10.1 Жалпы мәліметтер

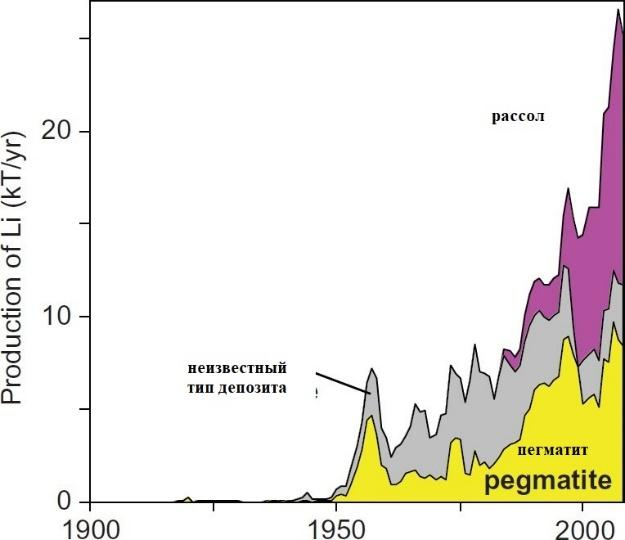

АҚШ-та орналасқан бірақ тұзды ерітіндідегі өнеркәсіптік литий өндірісі негізінен Оңтүстік Америкада жүреді.
Пайдаланылған литий кендерінде Li2O мөлшері 0,7-ден 3%-ға дейін өзгереді. Кендерді байыту кезінде термиялық байыту, магниттік әдістер, флотация, ауыр суспензияларда байыту қолданылады.
Термиялық байыту (декриптация) сподумен кендерін байыту кезінде қолданылады. Бұл әдіс кенді 1000-1100 °C дейін қыздыру кезінде α-сподуменнің β - сподуменге ауысуына негізделген. Ауысу көлемнің өзгеруімен бірге жүреді, нәтижесінде үгіту немесе ауа сепарациясымен бөлінетін β-сподумен ұсақталған фракция түрінде бөлініп, сподумен бар тау жынысы жойылады. Литийден концентрат алу 60-80% құрайды.
Сподумен флотациясы анионды жинағыштарды (май қышқылдары мен олардың сабындары) қолдана отырып, көбік өніміне литий минералдарын (тікелей флотация) бөліп шығарады немесе көбік өніміне бос жыныс минералдарын бөліп шығаратын катионды жинағыштарды қолданады, ал литий минералдары қалдықта қалады ("кері флотация").
Лепидолитті флотациялау үшін негізінен катионды жинағыштармен кері флотация қолданылады, өйткені май қышқылдарымен тікелей флотация жасау үшін кенді алдымен фторсутек қышқылмен өңдеу қажет.
Ауыр суспензияларда байыту. Литий минералдары мен бос жыныс минералдарының тығыздығының шамалы айырмашылығына байланысты бөлуді берілген тығыздығы бар ауыр суспензияда ғана жүзеге асыруға болады (мысалы, геленит, ферросилиций, магнетит суспензиялары). Процесс конустарда немесе басқа типтегі құрылғыларда жүзеге асырылады. Жеңіл минералдар (кварц, шпаттар) бетіне қалқып шығады, ал сподумен және басқа да ауыр минералдар шөгеді.
Магниттік сепарация ілеспе магнитті минералдарды жою үшін, сондай-ақ цинивальдит кендерін байыту үшін қолданылады.
Төменде сподумен және лепидолиттік концентраттардың құрамы келтірілген, % (салмағы бойынша):
| Құрамы: | Li₂O | Al₂O₃ | SiO₂ | K₂O | Na₂O | MgO | CaO | FeO | MnO | F |
|---|---|---|---|---|---|---|---|---|---|---|
| Сподуменде | 6,78 | 28,4 | 62,2 | 0,69 | 0,46 | 0,13 | 0,11 | 0,53 | - | - |
| Лепидолитте | 4,65 | 26,8 | 52,9 | 10,3 | 0,13 | 0,31 | 0,92 | 0,19 | 0,59 | 0,7 |
